Базовый набор инструментов для заправки фреона: выбираем коллекторы, весы и шланги
Приветствую! Меня зовут Владимир, работаю в компании СиАйс РУ с холодильным оборудованием и автокондиционерами уже много лет. В этой статье я расскажу про действительно важные инструменты, без которых грамотно заправить систему хладагентом просто невозможно. Сегодня затронем тему базового набора, который должен быть у каждого мастера.
Манометрические коллекторы: основа диагностики
На первом этапе нужно разобраться с самим принципом работы коллектора. По сути, это устройство позволяет одновременно контролировать давление в магистралях высокого и низкого давления холодильного контура. Дело в том, что без точного понимания текущих параметров системы заправка превращается в лотерею. Коллектор показывает реальную картину процессов внутри кондиционера.
На практике чаще всего используются двухвентильные коллекторы с парой манометров. Синий манометр отображает давление всасывания, красный работает с нагнетательной магистралью. То есть мы видим одновременно обе стороны системы, что критически важно при дозаправке или диагностике утечек. Вентили регулируют подачу хладагента или подключение вакуумного насоса для удаления влаги и воздуха перед заправкой. Здесь такой момент: шкалы манометров градуированы под конкретные типы фреонов, например R134a или R410a, поскольку зависимость давления от температуры кипения у разных хладагентов отличается.
Особенности выбора коллектора
В принципе, существуют одновентильные модели для простейших задач и четырехвентильные для сложных промышленных установок. Лично я считаю, что для обслуживания автомобильных кондиционеров оптимален двухвентильный вариант. Он универсален, компактен и покрывает девяносто процентов рабочих ситуаций. Соответственно, при покупке нужно обращать внимание на диапазон измерения давления, качество манометров и материал корпуса. Латунные коллекторы долговечнее, алюминиевые легче.
Весы для точной дозировки хладагента
Стоит заранее разобрать момент с массой заправляемого фреона. Как правило, производители климатической техники указывают строго определенное количество хладагента в граммах. Недолив приводит к падению производительности и перегреву компрессора, перелив создает избыточное давление и риск гидроудара. Вот потому что электронные весы для баллонов становятся обязательным инструментом.
Допустим, вам нужно заправить автокондиционер. Баллон с R134a устанавливается на весы, подключается к коллектору через заправочный шланг. В большинстве случаев весы имеют функцию тарирования, то есть обнуления массы пустого баллона. Во время заправки вы контролируете, сколько граммов хладагента ушло в систему. Так вот, это работает намного точнее, чем попытки ориентироваться только по давлению, потому что температура окружающей среды влияет на показания манометров.
Диапазоны и типы весов
Для бытовых холодильников и небольших баллонов достаточно весов с максимальной нагрузкой до пяти килограммов. При работе с автомобилями и сплит-системами используются модели до семидесяти килограммов, рассчитанные на стандартные баллоны. Опять же, промышленные установки требуют весов до ста килограммов и выше для оборотной тары. Как бы, точность измерения обычно составляет плюс-минус пять граммов, чего вполне хватает для корректной заправки.
Заправочные шланги: не просто соединители
Разберём самые актуальные требования к шлангам. Суть в том, что шланг работает под высоким давлением, достигающим тридцати бар и более. Соответственно, внутренний слой выполняется из специальной маслобензостойкой резины или современных полимеров, устойчивых к воздействию фреонов. Внешняя оболочка защищает от механических повреждений и ультрафиолета.
Ну вот, качественные шланги имеют армирующий слой, предотвращающий раздувание под давлением. Длина обычно от полутора до трех метров, что обеспечивает удобство работы без лишнего провисания. Фитинги должны быть латунными или стальными с надежными уплотнительными кольцами. Значит, экономия на шлангах оборачивается утечками хладагента, потерей точности заправки и риском разгерметизации системы прямо во время работы.
Комплексный подход к заправке

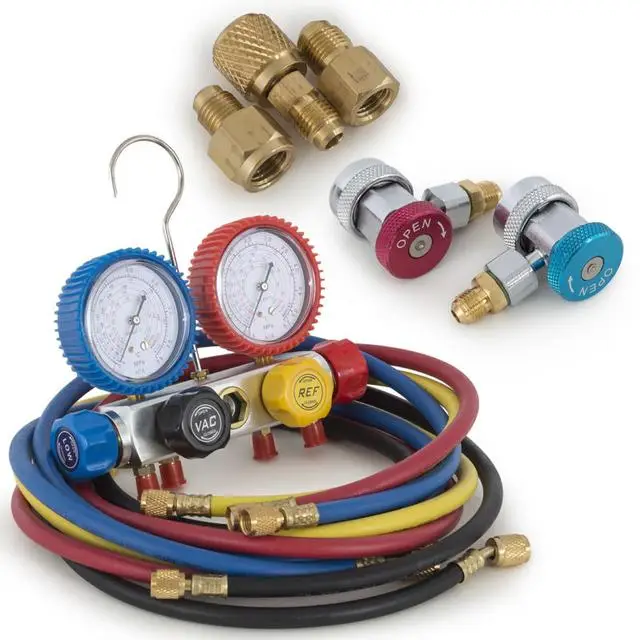

Могу рекомендовать собирать базовый набор именно из трех компонентов: двухвентильного коллектора, электронных весов и комплекта заправочных шлангов с разными переходниками. Вот, дальше можно дополнять набор вакуумным насосом для предварительной подготовки системы, течеискателем, термометром для контроля температуры испарителя. По моему мнению, без этой тройки инструментов начинать обслуживание автокондиционеров просто нецелесообразно.
На данный момент технологии шагнули вперед, появились цифровые коллекторы с электронными дисплеями и функциями автоматического расчета. Они показывают не только давление, но и температуру, перегрев, переохлаждение. Это отличные параметры для глубокой диагностики, но классические механические коллекторы остаются надежными и доступными решениями для ежедневной работы.
Вопросы и ответы
Можно ли заправлять систему без весов, ориентируясь только на манометры?
Теоретически можно, но точность будет низкой. Давление зависит от температуры окружающей среды, поэтому даже опытные мастера рискуют ошибиться. Весы дают объективный контроль массы, что особенно важно для современных автомобильных систем с жесткими допусками по количеству хладагента.
Какой тип коллектора лучше для новичка в ремонте автокондиционеров?
Двухвентильный механический коллектор с манометрами для R134a. Он прост в освоении, недорог и справляется с большинством задач. Цифровые модели удобнее, но требуют понимания дополнительных параметров и обходятся дороже.
Как часто нужно менять заправочные шланги?
Зависит от интенсивности использования. При регулярной работе осматривайте шланги каждые полгода на предмет трещин, потертостей, повреждений фитингов. Если заметили утечки или шланг стал жестким, меняйте немедленно. В среднем качественные шланги служат два-три года при активной эксплуатации.
Обязательно ли использовать вакуумный насос перед заправкой?
Обязательно, если система была разгерметизирована или проводился ремонт. Вакуумирование удаляет влагу и воздух из контура. Влага в системе вызывает коррозию, замерзание в дросселирующем устройстве и разрушение компрессорного масла. Без вакуумирования гарантировать долгую работу системы невозможно.
